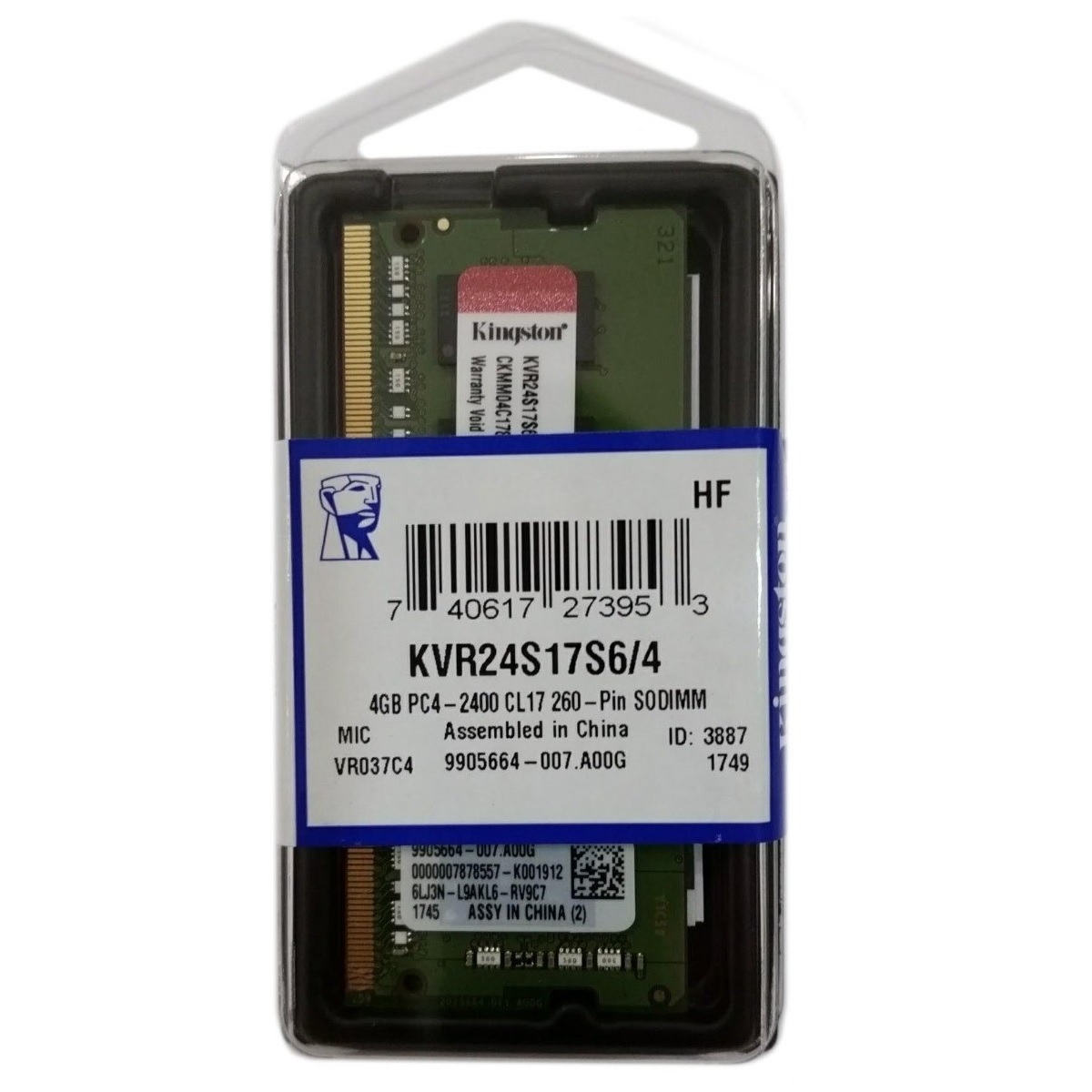

Este documento describe el KVR24S17S6 / 4 de ValueRAM como un 512M x 64-bit (4GB) DDR4-2400 CL17 SDRAM (Sincrónico DRAM), 1Rx16, módulo de memoria, basado en cuatro 512M x 16 bits Componentes FBGA. El SPD está programado para JEDEC latencia estándar DDR4-2400 sincronización de 17-17-17 a 1.2V.

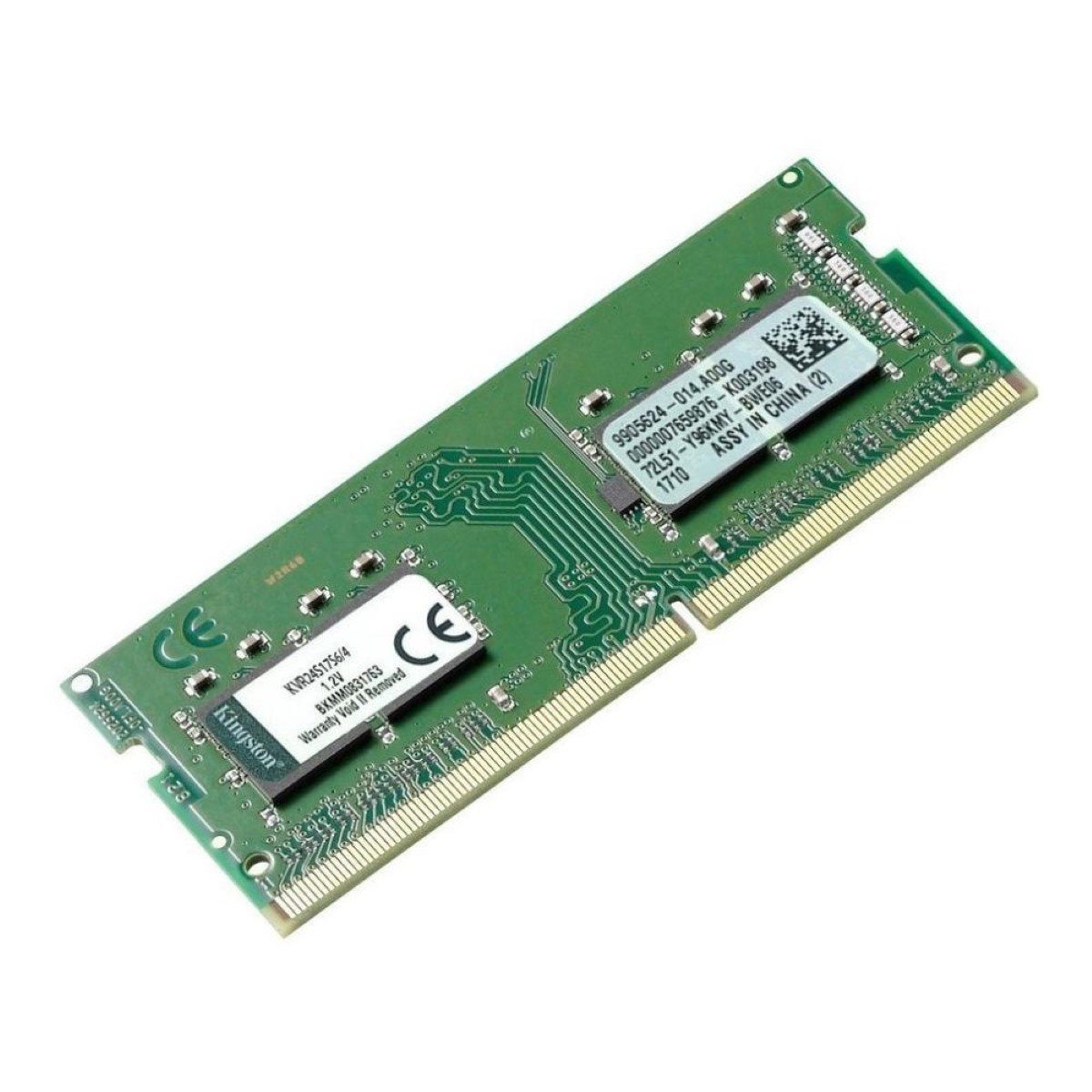

Esta SODIMM de 260 pines utiliza dedos de contacto dorados.
El eléctrico y Las especificaciones mecánicas son las siguientes:
Fuente de alimentación: VDD = 1.2V Típico
• VDDQ = 1.2V típico
• VPP = 2.5V típico
• VDDSPD = 2.2V a 3.6V
• Terminación nominal y dinámica en matriz (ODT) para
señales de datos, luces estroboscópicas y máscaras
• Autoabastecimiento automático de baja potencia (LPASR)
• Inversión del bus de datos (DBI) para el bus de datos
• Generación y calibración de VREFDQ en matriz
• Rango único
• EEPROM de detección de presencia en serie (SPD) I2 incorporada
• 8 bancos internos; 2 grupos de 4 bancos cada uno
• Se arregló la ráfaga de corte (BC) de 4 y la longitud de ráfaga (BL) de 8
a través del conjunto de registros de modo (MRS)
• BC4 o BL8 seleccionable sobre la marcha (OTF)
• Topología de vuelo
• Comando de control terminado y bus de direcciones
• PCB: Altura 1.18 ”(30.00 mm)
• Cumple con RoHS y no contiene halógenos
