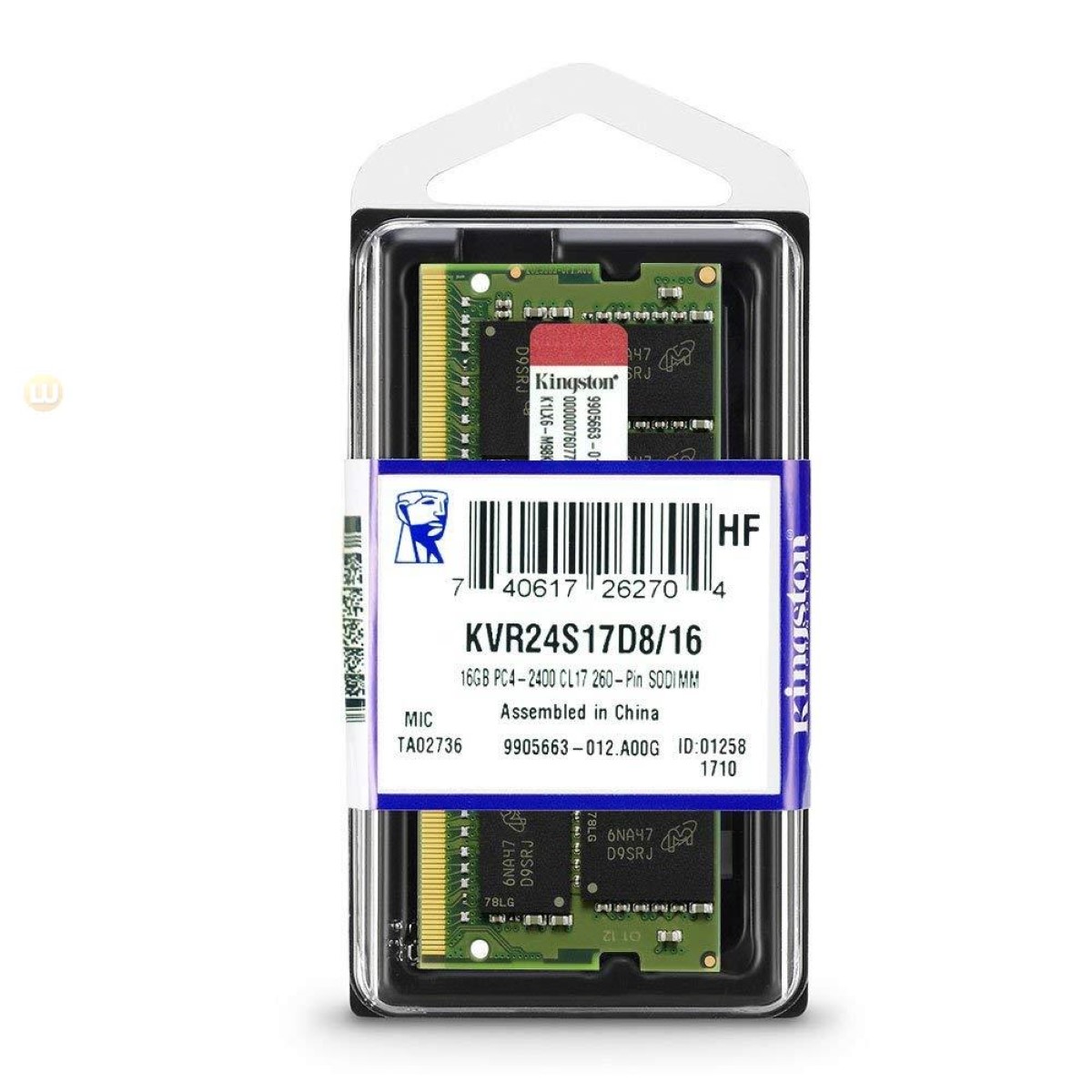

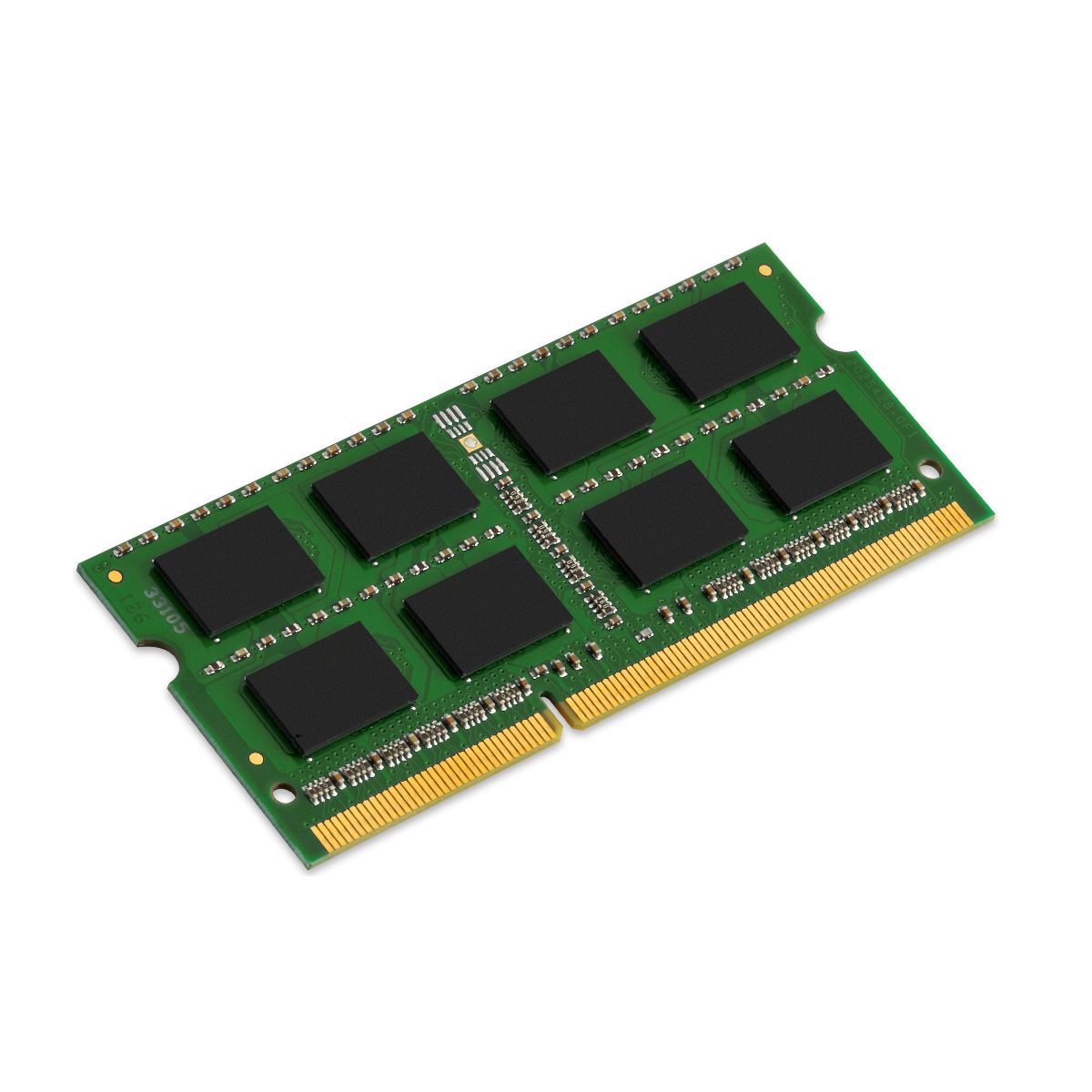

Este documento describe los 2G x 64 bits de ValueRAM (16GB) DDR4-2400 CL17 SDRAM (DRAM síncrona), 2Rx8, no ECC, módulo de memoria, basado en dieciséis componentes FBGA de 1G x 8 bits.
El SPD está programado para la latencia estándar JEDEC DDR4-2400 sincronización de 17-17-17 a 1.2V. Este DIMM de 260 pines utiliza contacto dorado.
dedos. Las especificaciones eléctricas y mecánicas son las siguientes:
Fuente de alimentación: VDD = 1.2V Típico
• VDDQ = 1.2V típico
• VPP - 2.5V típico
• VDDSPD = 2.2V a 3.6V
• Terminación nominal y dinámica en matriz (ODT) para
señales de datos, luces estroboscópicas y máscaras
• Autoabastecimiento automático de baja potencia (LPASR)
• Inversión del bus de datos (DBI) para el bus de datos
• Generación y calibración de VREFDQ en matriz
• Doble rango
• EEPROM de detección de presencia en serie (SPD) I2 incorporada
• 16 bancos internos; 4 grupos de 4 bancos cada uno
• Se arregló la ráfaga de corte (BC) de 4 y la longitud de ráfaga (BL) de 8
a través del conjunto de registros de modo (MRS)
• BC4 o BL8 seleccionable sobre la marcha (OTF)
• Topología de vuelo
• Comando de control terminado y bus de direcciones
• PCB: Altura 1.18 ”(30.00 mm)
• Cumple con RoHS y no contiene halógenos
